35kv CCV خطوط 150 + 90 + 65 XLPE آلة طحن للكابلات الكهربائية 240 / 300 / 630 مربع ملم
تفاصيل المنتج:
| مكان المنشأ: | خبى |
| اسم العلامة التجارية: | Hongli |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | 6-35 كيلو فولت |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 600,00$-950,000$ |
| تفاصيل التغليف: | التعبئة الخشبية |
| وقت التسليم: | 90-120 يوم |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 10 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| الاسم: | خطوط CCV | الحجم: | 630 |
|---|---|---|---|
| حجم النحاس: | 35-630 ملم مربع | حجم الألومنيوم: | 50-800 ملم مربع |
| أقصى قطر للكابل: | 75 ملم | ماركة العاكس: | ياسكاوا |
| حجم الجهاز: | 150+90+65 | علامة السيارات: | سيمنز |
| القوة الرئيسية: | 75 كيلو فولت أمبير | حجم المصنع: | أكثر من 135 متر |
| XLPE مقربة الحجم: | 36m+12m+54m | وزن الكابل: | 10 كجم/م |
| تسليط الضوء: | خطوط 35kv CCV,CCV خطوط XLPE آلة طحن,آلة خط ISO CCV,CCV Lines XLPE Extruder Machine,ISO CCV Line Machine |
||
منتوج وصف
150+90+65 XLPE EXTRUDER MACHINE 35kv خط Ccv للكابل الكهربائي لـ Xlpe 240, 300, 630 مربع ملم
عنّا:
مصنعنا كان يُصنع خطوط التصدير لأكثر من 20 عاماً، وننتج أيضاً آلة جمع النحاس، آلة تلف الكابلات، آلة ضرب الكابلات، آلة رسم النحاس.حتى الآن قمنا بتصدير بعض خطوط الإنتاج إلى باكستان، العراقتونس، الجزائر، مصر، الهند، أفغانستان، نيجيريا، السودان، ما زلنا نعمل على بلد آخر،
العلامات التجارية الرئيسية لجهازنا
-المحرك: سيمنز، دونغجوان موتور،
عاكس: ياسكاوا, انوفانس, سيمنز
- PLC: سيمنز
- الشاشة الملموسة:
مكونات كهربائية منخفضة الجهد:
- العوارض: NSK أو SKF
1التطبيق
يستخدم خط CCV هذا لصنع كابلات التطويق المشترك من 3 طبقات ، والجهد من 6 kv إلى 35 kv.
2قائمة الآلات الرئيسية
| 6 - 35 كيلو فولت CCV (ل)إينقائمة الآلات الرئيسية | ||
| S/N | البند | كمية |
| 1 | النوع المزدوج 2500آلة الدفع | مجموعة واحدة |
| 2 | الاكومولاتور | مجموعة واحدة |
| 3 | نوع الحزام | مجموعة واحدة |
| 4 | 65+150 +90 طواحين | مجموعة واحدة |
| 5 | 3 طبقات من التطويق المشترك | مجموعة واحدة |
| 6 | الختم العلوي | مجموعة واحدة |
| 7 | أنابيب التدفئة | مجموعة واحدة |
| 8 | نظام التحكم بالسلسلة | مجموعة واحدة |
| 9 | أنابيب التبريد المسبق | مجموعة واحدة |
| 10 | نظام ميزان الغاز المائي | مجموعة واحدة |
| 11 | أنابيب التبريد | مجموعة واحدة |
| 12 | الختم السفلي | مجموعة واحدة |
| 13 | نوع الحزام السفلي | مجموعة واحدة |
| 14 | النوع 315 ذو البوابة المزدوجة0آلة التقاط | مجموعة واحدة |
| 15 | PLC + شاشة لمسةالتحكمالنظام | مجموعة واحدة |
3المعلم التقني الرئيسي
| 6 - 35 كيلو فولت CCV (ل)إين الرئيسيTإيكنيك(ب)أرامتر | ||
| S/N | البند | المواصفات |
| 1 | نطاق الجهد العازل | 6 - 35 كيلو فولت |
| 2 | نطاق القسم | النحاس:Ø35-630 ملم² الألومنيوم:Ø50 - 800 ملم² |
| 3 | الحد الأقصى لوزن الكابل | 10 كجم/م |
| 4 | أقصى قطر للكابل | Ø70 ملم |
| 5 | سرعة الخط | 0.3 - 30 م/دقيقة |
| 6 | درجة حرارة أنبوب التشويش القصوى | 450oC |
| 7 | طريقة التقنية | النيتروجين للجذور مياه للتبريد |
| 8 | معامل التقطيع | 200 - 150 |
| 9 | أسلوب الأنابيب | نصف متسلسل |
| 10 | طول أنبوب التدفئة | 36 م < 6 مناطق تسخين> 42 م < 7 مناطق للتدفئة > 48 م < 8 مناطق للتدفئة > 54 م < 9 مناطق للتدفئة > |
| 11 | طول أنبوب التبريد | 6 - 13 م |
| 12 | طول أنبوب التبريد | 54 م < 6 مناطق للتدفئة > 66 م < 7 مناطق للتدفئة> 72 م < 8 مناطق للتدفئة > 84 م < 9 مناطق للتدفئة > |
| 13 | ضغط العمل | 0.8 - 1.6 مبا |
| 14 | نقاء النيتروجين | ≥99.5٪ |
| 15 | أسلوب القماش | 65 + 150 + 90 أو 80+ 175+ 100 < السرعة العالية> |
| 16 | استهلاك الطاقة | 1050 kVA 380 V 50 Hz |
| 17 | استهلاك الماء | 15 متر³/h ضغط المياه: 0.2 - 0.6 مبا |
| 18 | استهلاك الهواء | 0.5 م³في الساعة، 0.6 - 0.8 مبا |
| 19 | استهلاك النيتروجين | 4 - 8 م³/h، النقاء: 99.5% الضغط: 0.2 - 0.6 ميجا بايت |

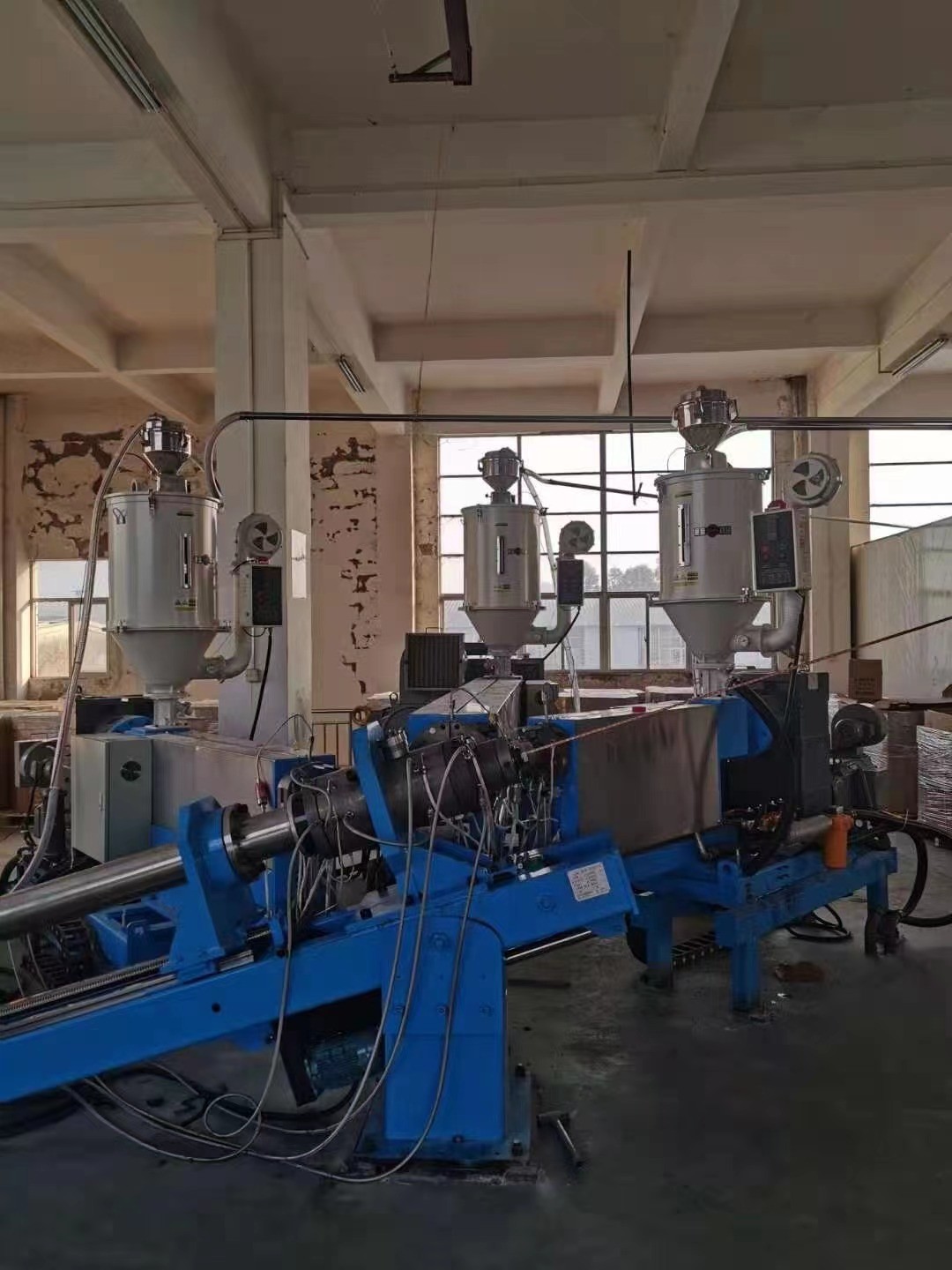

4الصور الرئيسية للجهاز
